第一讲 变频空调器的整机结构和工作原理
问题一、变频空调器的整机结构
变频空调器维修培训从哪开始？变频空调器结构是开始。为了能够正确识别、使用、维护和维修变频空调器，了解和掌握变频空调器的原理、主要部件的结构特点和维修技能已成为现在维修人员的当务之急。

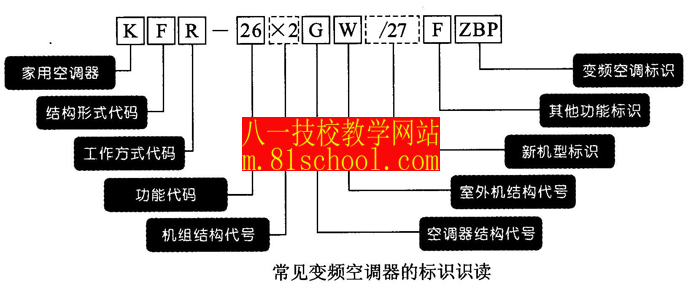

如何快速地判断空调器是变频空调器？这就需要根据变频空调器的型号标识进行区分，如下图所示。

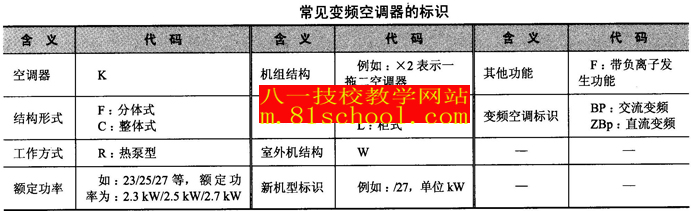

常见变频空调器的标识，可参见表1-1所列。
例如：海信KFR-26GW/27FZBp型空调器，根据该空调器的标识可知该空调器为热泵型分体壁挂式变频空调器，具有负离子健康功能，其额定功率为2. 6kW，新型机功率为2. 7kW。
！！关键提示：

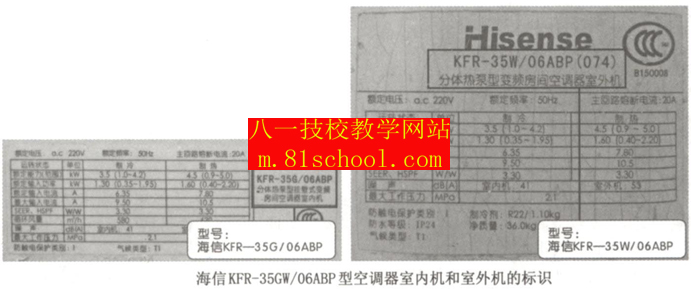

有些空调器其室内机和室外机进行单独标注，例如：海信KFR-35GW/06ABP型空调器，该空调器室内机的参数规格标识为“KFR-35G/06ABP”，室外机标识为“KFR-35W/06ABP”，如下图所示。
其中，室内机型号KFR-35G/06ABP中，"35”表示该空调器制冷量为35kW，“G”表示分体壁挂式空调器室内机，“06”表示改进序号，“A”表示设计序号，"BP”表示变频。
室外机型号KFR-35W/06ABP中，“35”该空调器制冷量为35kW，"W”表示室外机，“06ABP”与室内机的含义相同。
由此可见，变频空调器对于改进机型的标识有两种方法，一种是以功率（如：/27）方式表示，这种比较常见，其含义也明确；另一种是以序号（如：/06）方式，这种方式含义只有生产厂商明确，不便于用户理解。
二、分体壁挂式变频空调器的室内机结构

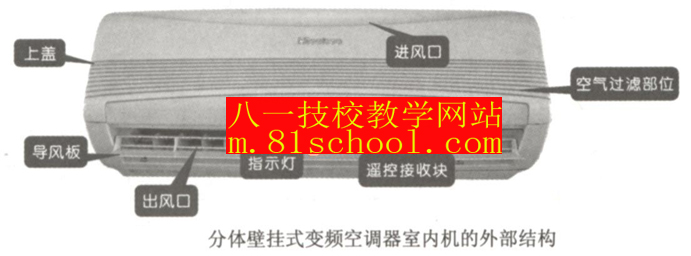

如图1-3所示为分体壁挂式变频空调器室内机的外部结构，主要由进风口、空气过滤部件、显示板、指示灯、遥控接收块、导风板、出风口等部分构成。

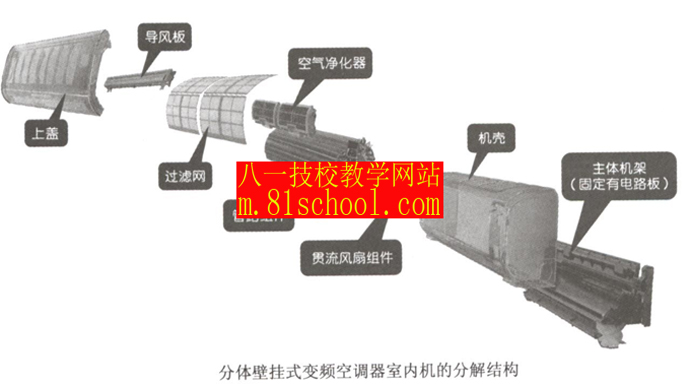

将分体壁挂式变频空调器室内机分解后，可清楚地看到上盖、导风板、过滤网、空气净化器、管路组件、贯流风扇组件、机壳、底座以及电路板组件等构成，其结构如下图所示。

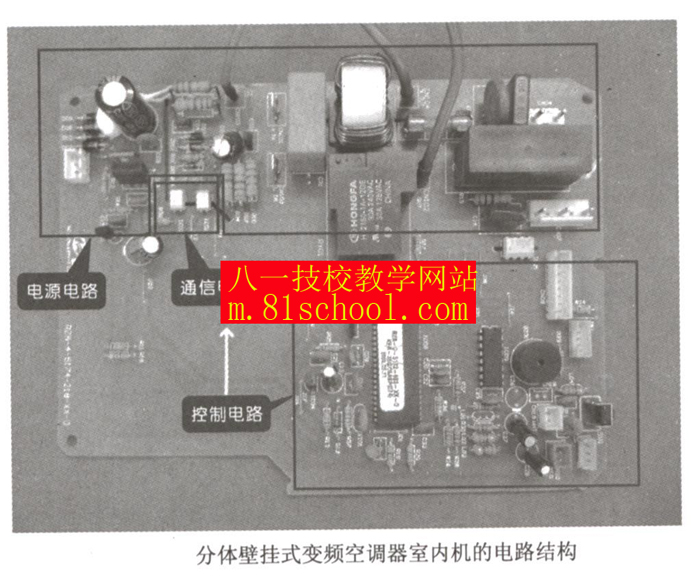

分体壁挂式变频空调器室内机的电路主要分为控制电路、电源电路、显示接收电路和通信电路等，这些电路之间进行信号的相互传输，实现变频空调器的正常运转，而由于分体壁挂式变频空调器室内机安装较紧凑，其控制电路、电源电路和通信电路均位于同一块电路板上，如下图所示。
1.电源电路

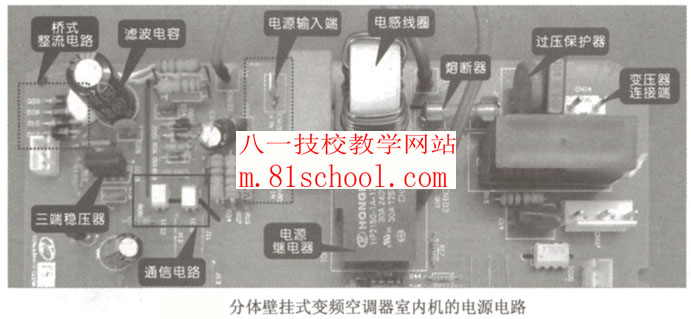

电源电路为分体壁挂式变频空调器的动力源，该电路主要由变压器、整流元器件、滤波电容、稳压元器件等构成，实物如下图所示。
2．通信电路
通信电路是室内机和室外机传输信号的通道，该电路主要由光电祸合器构成，位于电源电路旁边，如图1-6所示。
3．控制电路

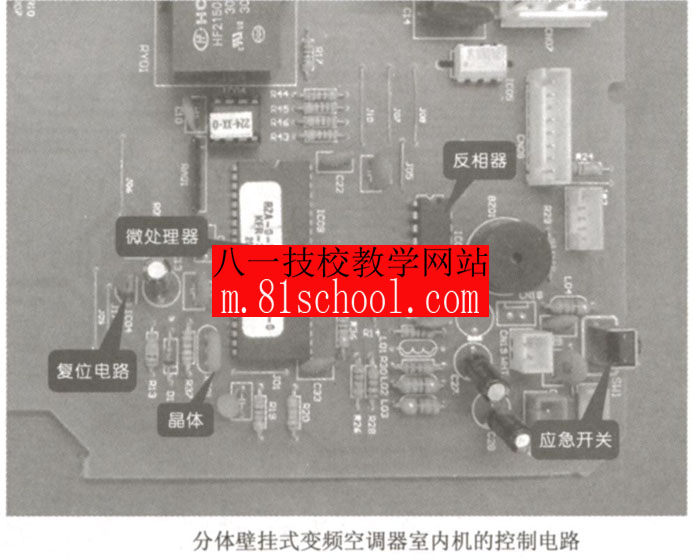

控制电路是分体壁挂式变频空调器的核心控制部分，该电路主要由微处理器等元器件构成的，其实物如图1下图所示：
4.显示接收电路
显示接收电路用于显示空调器当前的工作状态，并接收遥控器送入的遥控信号，主要由指示灯、遥控接收器等构成。
下一步继续：
