变频空调四通换向阀是冷热型空调中的一个重要部件，控制空调制冷制热切换；

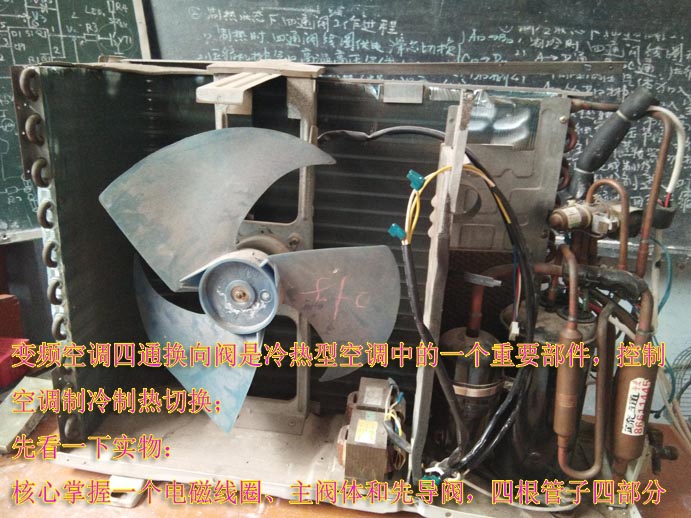

先看一下实物：

核心掌握一个电磁线圈、主阀体和先导阀，四根管子四部分。

一、复习冷路模型：

二、记住工作原理二个方面：

　　1．制冷状态（线圈处于断电状态）

　　1）在制冷状态下，由于四通阀控制线圈未供电，相应工作示意图如下图，先导滑阀①在压缩弹簧②的驱动下左移，E、S接管相通，D、C接管相通，高压流体通过四通阀毛细管③后进入右活塞腔④。同时，左活塞腔⑥的流体由于和S管相通，受压缩机抽吸而排出，使活塞两端产生压力差，活塞及主滑阀⑤左移，使E、S接管相通，D、C接管相通，于是形成制冷循环，制冷剂流向如图中箭头所示。

2）压缩机排出高温高压气体制冷剂由E进S出进入室外机冷凝，高温高压气体在室外冷凝器转化为常温液体制冷剂，用手摸有明显高热，之后节流、室内蒸发吸热成气体制冷剂，最后由D进C出回到压缩机回气管完成制冷循环；

2．制热状态（线圈处于通电状态）

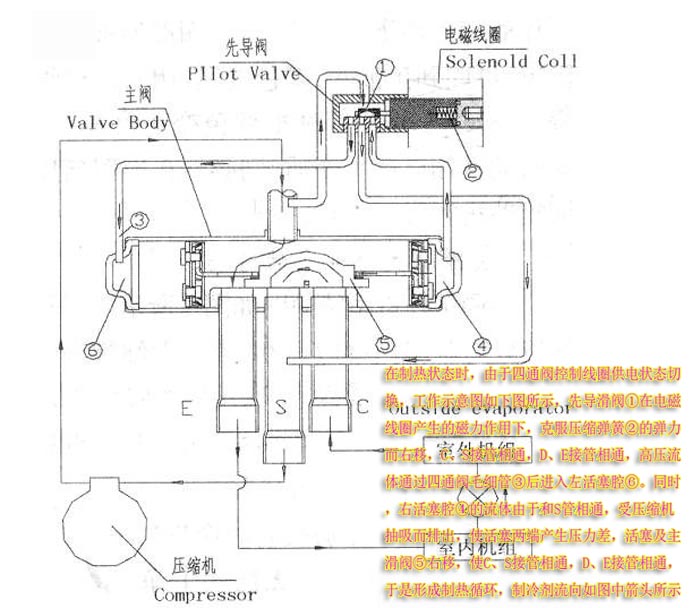

1）在制热状态时，由于四通阀控制线圈供电状态切换，工作示意图如下图所示，先导滑阀①在电磁线圈产生的磁力作用下，克服压缩弹簧②的弹力而右移，C、S接管相通，D、E接管相通，高压流体通过四通阀毛细管③后进入左活塞腔⑥。同时，右活塞腔④的流体由于和S管相通，受压缩机抽吸而排出，使活塞两端产生压力差，活塞及主滑阀⑤右移，使C、S接管相通，D、E接管相通，于是形成制热循环，制冷剂流向如图中箭头所示。

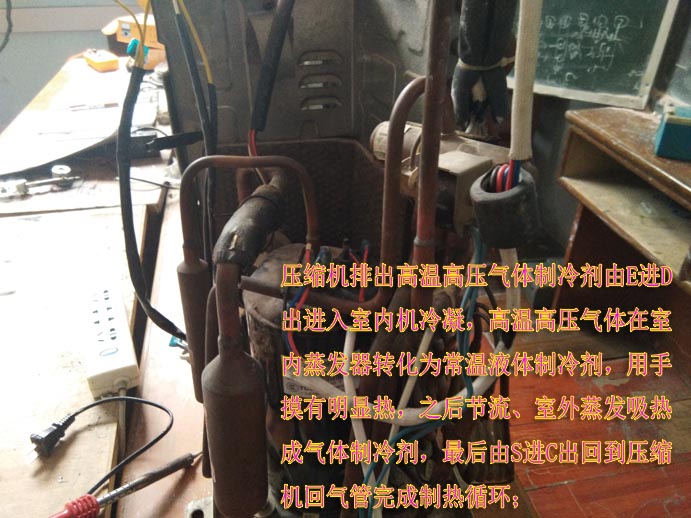

2）压缩机排出高温高压气体制冷剂由E进D出进入室内机冷凝，高温高压气体在室内蒸发器转化为常温液体制冷剂，用手摸有明显热，之后节流、室外蒸发吸热成气体制冷剂，最后由S进C出回到压缩机回气管完成制热循环；
