一、引言：我国是一个人均能源相对贫乏的国家，人均能源占有量不足世界水平的一半，随着我国经济的快速发展，我国已成为世界第一耗能大国，但能源使用效率普通偏低, 造成电能浪费现象十分严重。尽管我国电网总装机容量和发电量快速扩容，但仍赶不上用电量增加的速度，供电形势严峻, 节能节电已迫在眉睫。

中央空调系统是现代大型建筑物不可缺少的配套设施之一，电能的消耗非常大，约占建筑物总电能消耗的50%。由于中央空调系统都是按最大负载并增加一定余量设计，而实际上在一年中，满负载下运行最多只有十多天，甚至十多个小时，几乎绝大部分时间负载都在70%以下运行。通常中央空调系统中冷冻主机的负荷能随季节气温变化自动调节负载，而与冷冻主机相匹配是冷冻泵。冷却泵却不能自动调节负载，几乎长期在100%负载下运行，造成了能量的极大浪费，也恶化了中央空调的运行环境和运行质量。随着自动控制变频技术的日益成熟，利用变频器、PLC、数模转换模块、温度传感器、温度模块等器件的有机结合，构成温差闭环自动控制系统，自动调节水泵的输出流量，达到节能目的提供了可靠的技术条件。与此相应人才需求和高薪就业空间越来越大。

二、中央空调现状

1、系统简介（星级酒店为例）

酒店的中央空调系统改造前的主要设备和控制方式：450冷吨冷气主机2台，型号为特灵二极式离心机，两台并联运行；冷冻水泵和冷却水泵各有3台，型号均为TS-200-150315，扬程32米，配用功率37KW。均采用两用一备的方式运行。冷却塔3台，风扇电机7.5KW，并联运行。

2、系统的运行及存在问题

该酒店是一间五星级酒店。因酒店是一个比较特殊的场所，对客人的舒适度要求比较高，且酒店大部分空间都是全封密的，所以无论是冬天还是夏天，无论是节日还是假日，一年365天都必须供应冷气或暖气。

由于中央空调系统设计时必须按天气最热、负荷最大时设计，且留有10%-20%左右的设计余量。其中冷冻主机可以根据负载变化随之加载或减载，冷冻水泵和冷却水泵却不能随负载变化作出相应的调节。这样，冷冻水、冷却水系统几乎长期在大流量、小温差的状态下运行，造成了能量的极大浪费。而且冷冻、冷却水泵采用的均是Y—△起动方式，电机的起动电流均为其额定电流的3—4倍，在如此大的电流冲击下，接触器的使用寿命大大下降；同时，启动时的机械冲击和停泵时的水锤现象，容易对机械器件、轴承、阀门和管道等造成破坏，从而增加维修工作量和备件费用。

另外,由于冷冻泵轴输送的冷量不能跟随系统实际负荷的变化，其热力工况的平衡只能由人工调整冷冻主机出水温度，以及大流量小温差来掩盖。这样，不仅浪费能量，也恶化了系统的运行环境、运行质量。特别是在环境温度偏低、某些末端设备温控稍有失灵或灵敏度不高时，将会导致大面积空调室温偏冷，感觉不适，严重干扰中央空调系统的运行质量。因为空调偏冷的问题经常接到客人的投诉，处理这些投诉造成不少人力资源的浪费。而最重要的是对酒店造成负面影响。

作为酒店工程部电气主管，应掌握一定的变频节能知识，利用变频器、PLC、数模转换模块、温度模块、温度传感器等构成的温差闭环自动调速系统。对冷冻、冷却水泵进行改造，以节约电能。此项计划一定能获得酒店领导批准。最好选择在空调负荷较低期间（2月份）进行改造工程。

三、节能改造的可行性分析

   改造方案主要有：方案一是通过关小水阀门来控制流量，经测试达不到节能效果。且控制不好会引起冷冻水未端压力偏低，造成高层用户温度过高，也常引起冷却水流量偏小，造成冷却水散热不够，温度偏高；方案二是根据制冷主机负载较轻时实行间歇停机，但再次起动主机时，主机负荷较大，实际上并不省电，且易造成空调时冷时热，令人产生不适感；方案三是采用变频器调速，由人工根据负荷轻重调整变频器的频率，这种方法人为因素较大，虽然投资较小，但达不到最大节能效果；方案四是通过变频器、PLC、数模转换模块、温度模块和温度传感器等构成温差闭环自动控制，根据负载轻重自动调整水泵的运行频率，排除了人为操作错误的因素。虽然一次投入成本较高，但这种方法在社会上已经被广泛应用，已经证实是切实可行的高效节能方法。最后决定采用方案四对酒店冷冻、冷却泵进行节能改造。以下是分析过程：

1、        中央空调系统简介

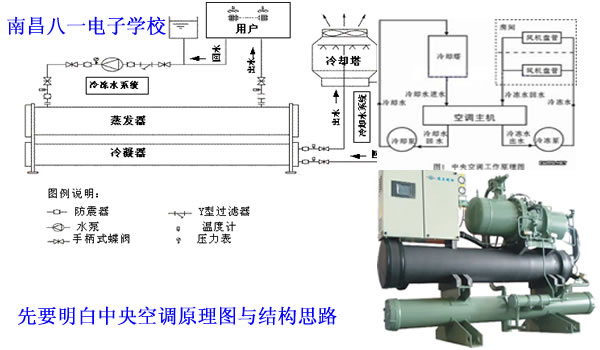

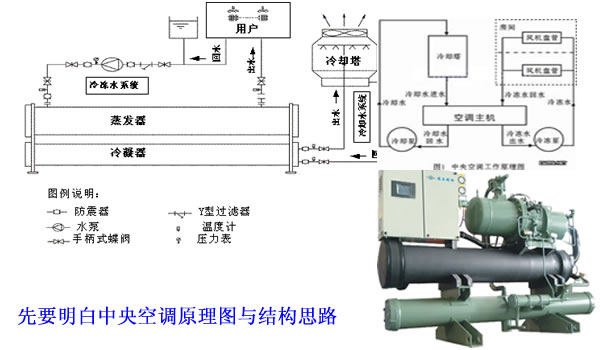

中央空调系统结构图 图一

中央空调系统的工作过程是一个不断进行能量转换以及热交换的过程。其理想运行状态是：在冷冻水循环系统中,在冷冻泵的作用下冷冻水流经冷冻主机，在蒸发器进行热交换，被吸热降温后（7^。C）被送到终端盘管风机或空调风机，经表冷器吸收空调室内空气的热量升温后（12^。C），再由冷冻泵送到主机蒸发器形成闭合循环。在冷却水循环系统中,在冷却泵的作用下冷却水流经冷冻机，在冷凝器吸热升温后（37^。C）被送到冷却塔，经风扇散热后（32^。C）再由冷却泵送到主机，形成循环。在这个过程里，冷冻水、冷却水作为能量传递的载体，在冷冻泵、冷却泵得到动能不停地循环在各自的管道系统里，不断地将室内的热量经冷冻机的作用，由冷却塔排出。如图一所示。

在中央空调系统设计中，冷冻泵、冷却泵的装机容量是取系统最大负荷再增加10%—20%余量作为设计安全系数。据统计，在传统的中央空调系统中，冷冻水、冷却水循环用电约占系统用电的12%—24%，而在冷冻主机低负荷运行时，冷却水、冷冻水循环用电就达30%—40%。因此，实施对冷冻水和冷却水循环系统的能量自动控制是中央空调系统节能改造及自动控制的重要组成部分。

2、泵的特性分析与节能原理

泵是一种平方转矩负载，其转速 n 与流量 Q, 扬程 H 及泵的轴功率 N 的关系如下式所示：

Q₁=Q₂(n1/n₂) H₁=H₂(n₁²/n₂²)  N1=N₂(n₁³/n₂³)     (1-1)

上式表明，泵的流量与其转速成正比，泵的扬程与其转速的平方成正比, 泵的轴功率与其转速的立方成正比。当电动机驱动泵时，电动机的轴功率P(kw) 可按下式计算:

          P=ρQH/ηcηF×10^-2             (1-2)

式中： P：电动机的轴功率（KW）

        Q：流量（m³/s）

        ρ：液体的密度（Kg/m^-2）

       ηc:传动装置效率

       ηF：泵的效率

       H：全扬程（m）

 调节流量的方法：

图二

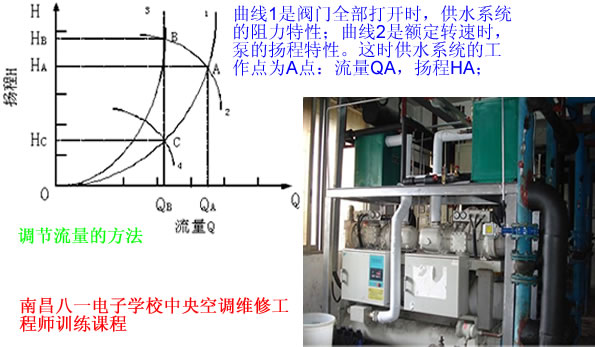

如图二所示，曲线1是阀门全部打开时，供水系统的阻力特性；曲线2是额定转速时，泵的扬程特性。这时供水系统的工作点为A点：流量Q_A，扬程H_A；由（1-2）式可知电动机轴功率与面积OQ_AAH_A成正比。今欲将流量减少为Q_B，主要的调节方法有两种：

（1）转速不变，将阀门关小  这时阻力特性如曲线3所示，工作点移至B点：流量Q_B，扬程H_B，电动机的轴功率与面积OQ_BBH_B成正比。

（2）阀门开度不变，降低转速,这时扬程特性曲线如曲线4所示，工作点移至C点：流量仍为Q_B，但扬程为H_C，电动机的轴功率与面积OQ_BCH_C成正比。

对比以上两种方法，可以十分明显地看出，采用调节转速的方法调节流量，电动机所用的功率将大为减小，是一种能够显著节约能源的方法。

  根据异步电动机原理

         n=60f/p(1-s)             (1-3)

式中：n:转速     f:频率    p:电机磁极对数      s:转差率

由（1－3）式可见，调节转速有3种方法，改变频率、改变电机磁极对数、改变转差率。在以上调速方法中，变频调速性能最好，调速范围大，静态稳定性好，运行效率高。因此改变频率而改变转速的方法最方便有效。

根据以上分析,结合酒店中央空调的运行特征，利用变频器、PLC、数模转换模块、温度模块和温度传感器等组成温差闭环自动控制，对中央空调水循环系统进行节能改造是切实可行，较完善的高效节能方案。

四、节能改造的具体方案

1、主电路的控制设计

根据具体情况，同时考虑到成本控制，原有的电器设备尽可能的利用。冷冻水泵及冷却水泵均采用两用一备的方式运行，因备用泵转换时间与空调主机转换时间一致，均为一个月转换一次，切换频率不高，决定将冷冻水泵和冷却水泵电机的主备切换控制利用原有电器设备，通过接触器、启停按钮、转换开关进行电气和机械互锁。确保每台水泵只能由一台变频器拖动，避免两台变频器同时拖动同一台水泵造成交流短路事故；并且每台变频器任何时间只能拖动一台水泵，以免一台变频器同时拖动两台水泵而过载。

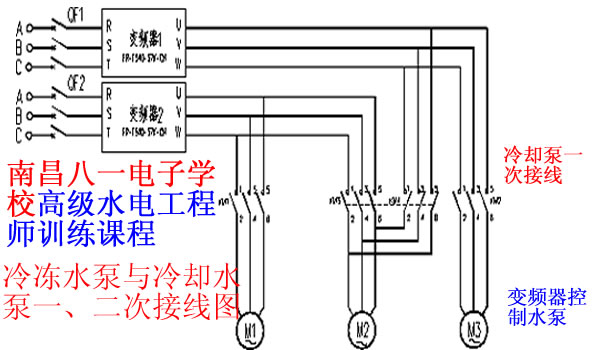

以下为冷冻水泵与冷却水泵一、二次接线图：

图三（冷却泵一次接线图）

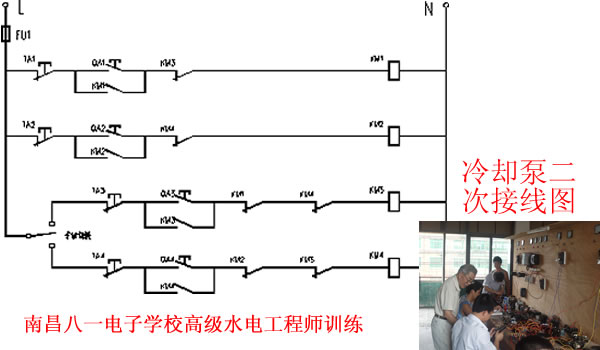

图四（冷却泵二次接线图）

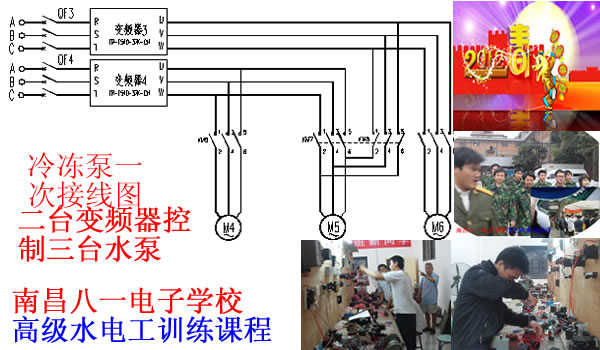

图五（冷冻泵一次接线图）

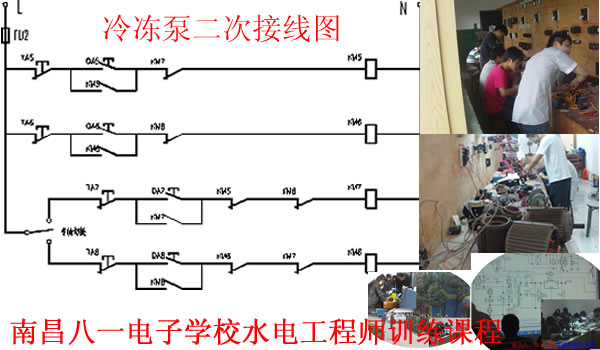

图六（冷冻泵二次接线图）

2、变频器的控制方式

变频器的启停及频率自动调节由PLC、数模转换模块、温度传感器、温度模块进行温差闭环控制，手动/自动切换和手动频率上升、下降由PLC控制。

3、  主要设备选型

考虑到设备的运行稳定性及性价比，以及水泵电机的匹配。选用三菱FR-F540-37K-CH变频器；PLC所需I/O点数为：输入24点、输出14点，考虑到输入输出需留一定的备用量，以及系统的可靠性和价格因素，选用FX2N-64MR三菱PLC；温度传感器模块FX2N-4AD-PT，该模块是温度传感器专用的模拟量输入A/D转换模块，有4路模拟信号输入通道（CH1、CH2、CH3、CH4），接收冷冻水泵和冷却水泵进出水温度传感器输出的模拟量信号；温度传感器选用PT-100 3850RPM/℃电压型温度传感器，其额定温度输入范围-100℃—600℃，电压输出0—10V，对应的模拟数字输出-1000—6000；模拟量输出模块型号为FX2N-4DA，是4通道D/A转换模块，每个通道可单独设置电压或电流输出，是一种具有高精确度的输出模块。

4、  改造需要增加的设备：

五、主要设备的特性简介

1、变频器  随着微电子技术，电力电子技术，全数字控制技术的发展，变频器的应用越来越广泛。变频器能均匀的改变电源的频率，因而能平滑的改变交流电动机的转速，由于兼有调频调压功能，所以在各种异步电动机调速系统中效率最高，性能最好。变频器分为间接变频和直接变频，变频水泵采用间接变频方式。间接变频装置的特点是将工频交流电源通过整流器变成直流，再经过逆变器将直流变成频率可控的交流电。变频器以软启动取代Y－△ 降压启动，降低了启动电流对供电设备的冲击，减少了振动及噪音。

2、PLC PLC是一种以微处理器为核心，综合了计算机技术，半导体存储技术和自动控制技术的新型工业控制器。PLC与传统的继电器控制比较，有以下特点：

（1）通用性好，接线简单，通过选配相应的模块，可适应用于各控制系统。

（2）功能强，可以通过编程实现任意复杂的控制功能。除逻辑控制功能外，还具有模拟量控制，顺序控制，位置控制，高速计数以及网络通信等功能。

（3）可靠性高，无机械触点，消除了电弧损害，接触不良等，使用寿命长。

（4）定时准确，定时范围宽。

（5）体积小，耗电小。

（6）编程和接线可同步进行，扩展灵活，维修方便。

六、变频节能技术框图及改造原理分析

下图为变频节能系统示意图

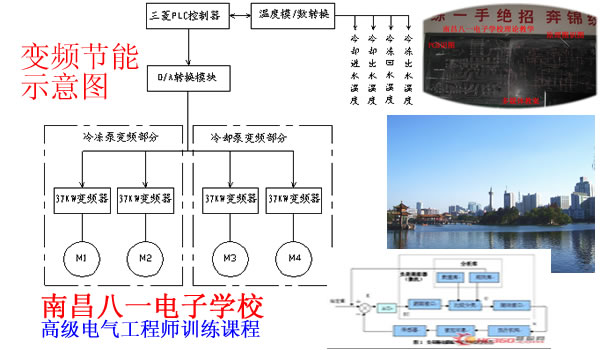

变频节能示意图 图七

1、对冷冻泵进行变频改造

控制原理说明如下：PLC控制器通过温度模块及温度传感器将冷冻机的回水温度和出水温度读入控制器内存，并计算出温差值；然后根据冷冻机的回水与出水的温差值来控制变频器的转速，调节出水的流量，控制热交换的速度；温差大，说明室内温度高系统负荷大，应提高冷冻泵的转速，加快冷冻水的循环速度和流量，加快热交换的速度；反之温差小，则说明室内温度低，系统负荷小，可降低冷冻泵的转速，减缓冷冻水的循环速度和流量，减缓热交换的速度以节约电能；

2、对冷却泵进行变频改造

由于冷冻机组运行时，其冷凝器的热交换量是由冷却水带到冷却塔散热降温，再由冷却泵送到冷凝器进行不断循环的。冷却水进水出水温差大，说明冷冻机负荷大，需冷却水带走的热量大，应提高冷却泵的转速，加大冷却水的循环量；温差小，则说明，冷冻机负荷小，需带走的热量小，可降低冷却泵的转速，减小冷却水的循环量，以节约电能。

七、三菱FR-F540-37K-CH变频器主要参数的设定

Pr.160   :  0        允许所有参数的读/写

Pr.1     :  50.00    变频器的上限频率为50Hz

Pr.2     :  30.00    变频器的下限频率为30Hz

Pr.7     :  30.0     变频器的加速时间为30S

Pr.8     :  30.0     变频器的减速时间为30S

Pr.9     :  65.00    变频器的电子热保护为65A

Pr.52    :  14       变频器DU面板的第三监视功能为变频器的输出功率

Pr.60    :  4        智能模式选择为节能模块

Pr.73    :  0        设定端子2－5间的频率设定为电压信号0～10V

Pr.79    :  2        变频器的操作模式为外部运行

八、三菱PLC控制器FX2N-64MR与三菱FR-F540-37K-CH变频器的接线以及I/O分配

1、I/O分配：

2、接线图：

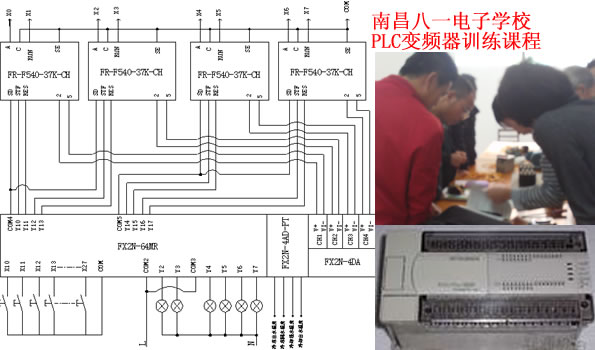

图八  PLC与变频器接线图

九、三菱FX2N－64MR  PLC主要部分程序分析

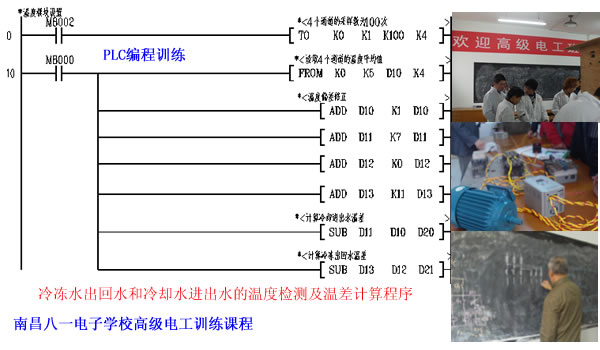

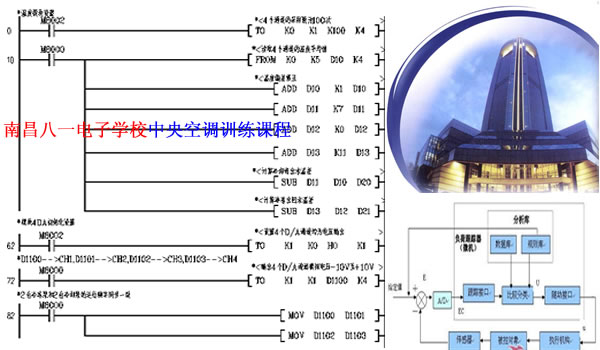

1、冷冻水出回水和冷却水进出水的温度检测及温差计算程序

根据计算出来的冷冻水出回水温差和冷却水进出水温差，分别对冷冻泵变频器和冷却泵变频器进行无级调速的自动控制，温差变小变频器的运行频率下降（频率下限为30Hz），温差变大，则变频器的运行频率上升（频率上限50Hz），从而实现恒温差的控制，实现最大限度的节能运行。

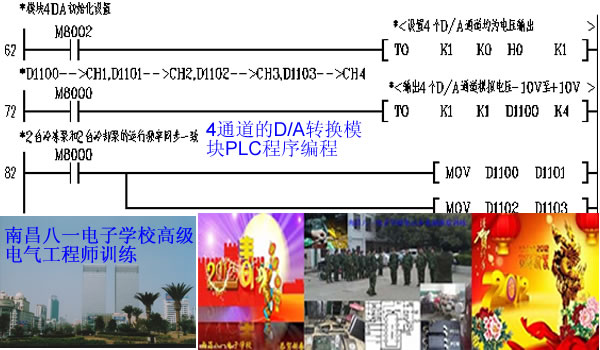

2、        FX2N-4DA  4通道的D/A转换模块程序分析

D/A转换模块的数字量入口地址为：CH1通道：D1100；CH2通道：D1101；CH3          通道：D1102；CH4通道：D1103；数字量的范围为-2000～+2000，对应的电压输出为-10V～+10V,变频器输入模拟电压为0～+10V,对应30Hz～50Hz的数字量为+1200～+2000，为保证2台冷却泵之间的变频器运行频率的同步一致，使用了   LD M8000   MOV D1100 D1101；2台冷冻泵也使用了 LD M8000  MOV D1102 D1103  的指令。

3、        手动调速PLC程序分析（以冷却泵为例）

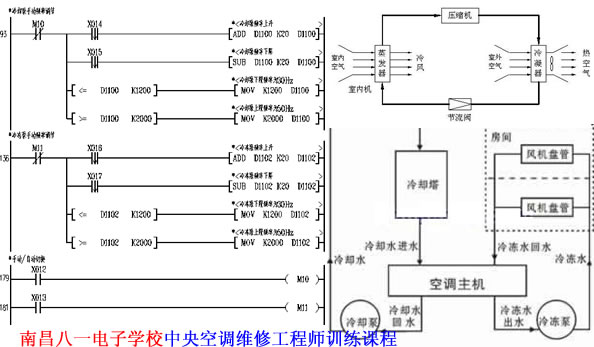

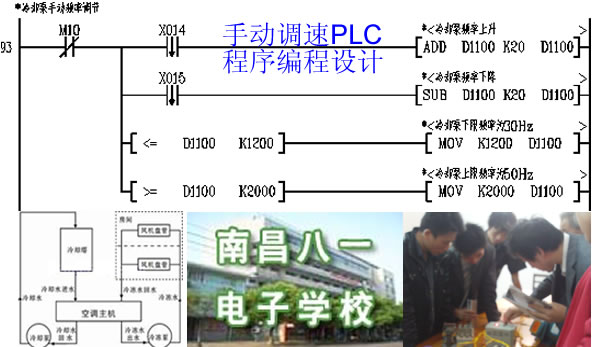

X14为冷却泵手动频率上升， X15为冷却泵手动频率下降，每次频率调整0.5Hz，所有手动频率的上限50Hz，下限30Hz。

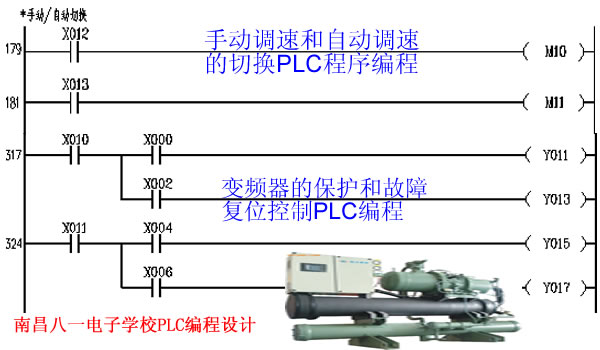

4、手动调速和自动调速的切换程序

X12为冷却泵手/自动调速切换开关；X13为冷冻泵手/自动调速切换开关；

5、温差自动调速程序（以冷却泵为例说明）

温差采样周期，因温度变化缓慢，时间定为5秒能满足实际需要；当温差小于4.8℃时，变频器运行频率下降，每次调整0.5Hz；当温差大于5.2℃时，变频器运行频率上升，每次调整0.5Hz；当冷却进出水温差在4.8～5.2℃时不调整变频器的运行频率。从而保证冷却泵进出水的温差恒定，实现节能运行。

6、冷冻泵和冷却泵的变频器运行和停止控制

2台变频器驱动的冷却泵和2台变频器驱动的冷冻泵的起停控制用简单逻辑顺序的控制，PLC程序。

7、变频器的保护和故障复位控制

变频器的过电流电子热保护动作时PLC能自动检测，给出报警信号，提醒值班人员及时处理，以下为变频器故障后的复位PLC程序:

十、实际调试及遇到的问题

1、整改设备安装完毕后，先将编好的程序写入PLC，设定变频器参数，检查电器部分并逐级通电调试。

2、投入试运行时，在人为地减少负荷，冷冻泵频率自动降到30Hz时，冷冻主机故障停机，经查是由于冷冻水水流开关动作造成，经维修（更换）后恢复正常。

3、当仅开一台机组，冷冻泵运行在25Hz时，（首次设定频率下限为25Hz。）发现顶层部分房间的冷冻水流量偏小，温升偏高，不能满足冷量需求。经现场分析：虽然冷冻水循环为垂直及水平同程系统，各楼层负载管道水阻几乎相等，但由于管道最远处达100多米，管道保温也有不太理想的地方，冷冻水沿程的冷量损失较大，最后将冷冻水管道保温重新检修；冷冻泵频率下限也调整至30Hz。经维修、调整后，检测各点工作状况达到较理想要求。

4、用高精度温度计检测各点温度，以便检验温度传感器的精确度及校验各工况状态。将二楼西餐厅、地下一层桑拿按摩中心等负荷需求不大或装机容量偏大的设备，手动调小阀门，避免电动阀的频繁开停或造成局部的大流量小温差。

5、冷却水循环也遇到类似冷冻水系统相似的问题，首次将冷却泵频率下限设为25Hz，在试运行时，冷却塔布水器不能均匀转动布水，最后调整为30Hz，恢复正常。

十一、技术改造后的运行效果比较

1、节能效果及投资回报 进行技术改造后，系统的实际节电率与负荷状态、天气温度变化等因素有一定关系。根据系统改造后一年的运行记录，参考上年度实际用电情况，共节约用电约22.2万度（见附表一、附表二节能改造前后实测用电对比），电价按1.0元/KWH计算,每年可节约22万元，平均节能在30.85%。经济效益十分显著。这次设备改造总投资13万元，改造后投入运行不用一年即已收回成本，以后每年可为酒店节约用电约22万元。

2、对系统的正面影响

由于冷冻泵、冷却泵采用了变频器软启停，消除了原来Y- Δ启动大电流对电网的冲击，用电环境得到了改善；消除了Y- Δ 启停水泵产生的水锤现象对管道、阀门、压力表等的损害;消除了原来直接启停水泵造成的机械冲击，电机及水泵的轴承、轴封等机械磨擦大大减少，机械部件的使用寿命得到延长 ；由于水泵大多数时间运行在额定转速以下，电机的噪声、温升及震动都大大减少，电气故障也比原来降低，电机使用寿命也相应延长。

由于采用了温差闭环变频调速，提高了冷冻机组的工作效率，提高了自动化水平。原来几乎每天都要对冷冻机出水温度进行调整，现在仅在环境温度变化较大时进行调整冷冻机出水温度。减少了人为因数的影响，大大优化了系统的运行环境、运行质量，酒店的空调室温比原来更平稳均匀了。

十二、结论

酒店中央空调节能改造是我校高级电气工程师和中央空调设计师必修课程，系统改造也是实战性比较强的课程，至今在其它供水系统广泛推广。利用变频器、PLC、数模转换模块、温度模块、温度传感器等组成的温差闭环自动控制系统，对中央空调系统的节能改造多次实验是成功的。由此可培养大批应用水电工程师人才。

附表一: 1号冷冻泵冷却泵节能改造前后实测用电比较

附表二: 2号冷冻泵冷却泵节能改造前后实测用电比较

附录二：PLC参考程序

1、                                                                                                                        梯形图

2、指令表

步    指令

0     LD        M8002

1     T0        K0       K1     K100     K4

10    LD        M8000

11    FROM      K0       K5     D10      K4

20    ADD       D10      K1     D10

27    ADD       D11      K7     D11

34    ADD       D12      K0     D12

41    ADD       D13      K11    D13

48    SUB       D11      D10    D20

55    SUB       D13      D12    D21

62    LD        M8002

63    TO        K1       K0     H0       K1

72    LD        M8000

73    TO        K1       K1     D1100    K4

82    LD        M8000

83    MOV       D1100    D1101

88    MOV       D1102    D1103

93    LDI       M10

94   MPS

95  ANDF      X014

97    ADD       D1100    K20     D1100

104   MRD

105  ANDF      X015

107   SUB       D1100    K20     D1100

114   MRD

115  AND<=     D1100    K1200

120   MOV       K1200    D1100

125   MPP

126  AND>=     D1100    K2000

131   MOV       K2000    D1100

136   LDI       M11

137  MPS

138  ANDF      X016

140   ADD       D1102    K20     D1102

147  MRD

148  ANDF      X017

150   SUB       D1102    K20     D1102

157  MRD

158  AND<=     D1102    K1200

163   MOV       K1200    D1102

168   MPP

169   AND>=     D1102    K2000

174   MOV       K2000    D1102

179   LD        X012

180   OUT       M10

181   LD        X013

182   OUT       M11

183   LDI       T1

184   OUT       T0       K25

187   LD        T0

188   OUT       T1       K25

191   LD        M10

192   ANDF      T0

194  MPS

195  AND>      D20      K52

200   ANI       M12

201   ADD       D1100    K20      D1100

208   MRD

209   AND<      D20      K48

214   ANI       M12

215   SUB       D1100    K20      D1100

222   MPP

223   AND>=     D20      K48

228   AND<=     D20      K52

233   OUT       M12

234   LD<       D1100    K1200

239   MOV       K1200    D1100

244   LD>       D1100    K2000

249   MOV       K2000    D1100

254   LD        M11

255   ANDP      T0

257   MPS

258   AND>      D21      K52

263   ANI       M13

264   ADD       D1102    K20      D1102

271   MRD

272   AND<      D21      K48

277   ANI       M13

278   SUB       D1102    K20      D1102

285   MPP

286   AND>=     D21      K48

291   AND<=     D21      K52

296   OUT       M13

297   LD<       D1102    K1200

302   MOV       K1200    D1102

307   LD>       D1102    K2000

312   MOV       K2000     D1102

317   LD        X010

318  MPS

319  AND       X000

320  OUT       Y011

321   MPP

322  AND       X002

323   OUT       Y013

324 LD        X011

325  MPS

326  AND       X004

327  OUT       Y015

328  MPP

329  AND       X006

330  OUT       Y017

331  LD        X020

332  SET       Y010

333 LD        X021

334  RST       Y010

335  LD        X022

336  SET       Y012

337  LD        X023

338   RST       Y012

339    LD        X024

340  SET       Y014

341  LD        X025

342  RST       Y014

343  LD        X026

344   SET       Y016

345   LD        X027

346   RST       Y016

347   LD        X001

348   AND       M8014

349   OUT       C220     K50000000

354   LD        X003

355   AND       M8014

356   OUT       C221     K50000000

361   LD   &n, bsp;    X005

362   AND   &nbs, p;   M8014

363   OUT       C222     K50000000

368   LD        X007

369   AND       M8014

370   OUT       C223     K50000000

375   LD        M10

376   OUT       Y002

377   LD        M11

378   OUT       Y003

379   LD        X000

380   OUT       Y004

381   LD        X002

382   OUT       Y005

383   LD        X004

384   OUT       Y006

385   LD        X006

386   OUT       Y007

387                                            END

培养空调设备设计与维修人才，要求掌握空调主板电路(室内机与室外机CPU电路维修到设计)，单片机控制技术，电脑机构设计

，PRO/E绘图设计，电子电路原理到设计。国内首创，国外少有。

变频空调维修设计班

招生对象： 初中生、高中生、大学生、社会青年电子爱好者都可以报名入学。没有文化程度限制，没有年龄限制，没有地域限制。

教学目标：培养中高级制冷空调维修技术工程师。半天理论，半天实践，深入浅出，通俗易懂，从零开始，手把手教，包教包会。

教学内容：电子基础模块 +中央空调制冷维修模块+高级电工模块+电焊模块+平面设计模块+室内设计模块+单片机设计模块+电脑主板模块+空调设计模块

★电子技术基础模块：模拟电子线路、电子元件识别判断。

★

教学内容：

空调冰箱模块专业内容：制冷原理；变频压缩机、冰箱、空调制冷、控制电路原理，数字变频空调器控制电路与速修技巧，矢量变频空调器控制电路与速修技术；

3）核心实训:焊接技术操作、制冷工具使用；冰箱、空调线路故障分析及实操；冰箱、空调制冷系统故障分析及实操；家用空调安装。

4）实训机型：海信壁挂式数字直流变频空调器、海信柜式数字直流变频空调器、海尔变频空调器、格兰仕变频空调器、日立凉霸变频空调器、科龙变频空调器、志高变频空调器、松下变频空调器、长虹变频空调器、夏普变频空调器、春兰变频空调器、美的变频空调器、

海信高效全直流180度矢量直流变频空调器。

基础电子实训内容：

A . 电子基础

主训：电子元器件、基础理论、电子技术应用基础，主训地点：实训楼三楼305室

■ 电子元器件：贴片电阻、电容、电感、二极管、三极管、场效应管、集成电路、三端稳压芯片等基础知识

■ 电子元器件的识别与故障测量、常见电子元件的认识与检测判别好坏。实物结构及图形

■ 电子线路原理、电路原理图、PCB印刷板图、电路画图、多层板识图、跑线返图核心方法。

■ 电子线路单元电路原理分析、单元电路故障分析、故障检修思路，逻辑方框图结构。

■ 电子单元电路小制作实习、模拟功放电路设计、声光控电路设计，单片机电路设计，最小系统应用设计。

■ 模拟及数字万用表使用技巧、电子元件检测技巧，关健电路测试点数据测定。

■ 常用检修方法实操：电阻法、电压法、排查法、代换法应用，常见故障测定。

■ 风焊台使用、焊接工艺实习 （芯片级维修必学），贴片元件拆焊技术。

■ 家用电子产品基本原理：CD及功放、DVD、数码彩色电视机等

■ 开关电源原理与维修技巧：输入低通电路检测，整流电路检测，稳压电路的检测，保护电路检测，PWM控制电路检测，综合测试。

■ 万用表在电子线路中的应用技巧与故障快速判断：开路与短路判定，电压法，电流法，负载法。

■ 单片机原理与通用编程器：硬件组成，软件及程序，硬件与软件关系，接口电路，时钟电路，复位电路，电源电路，I/O端口电路，在线编程，ROM与RAM关系，编程器应用。精学增加课程

■ 电子线路检修技巧与常用电子产品原理与分析、维修思路、检修：以ATX电源为例说明。

■ 双踪示波器使用及在电路检修技巧中的应用：双踪示波器面板结构，正弦波测试说明。

■ 家用电子产品拆装实操、检测技巧、维修实习：通过DVD维修说明，说明机电一体控制结构方法。

■ 电脑基础：基本操作、电脑组装、软件安装，与编程器连接应用。

■ 《电子元器件识别检测与焊接工艺》

 教学特色：深入浅出，通俗易懂，从零开始，注重实践，模块教学，逐一突破。手把手教，包教包会，使学生成为真正意义上的制冷空调维修设计技术人员。

 教学方法：采用我校独特的“模块教学法”教学。每天上午8：30—11：30理论课，下午2：30—5：30实操课。打造电子技术教学新神话。

开课时间：2017秋季9月18日开始报名，9月28日正式上课，不可随到随学。

质量保证：学校采取循环式教学，一期未学会，可免费再学，直到学会为止。对于基础差的学生，学校采取晚上或星期天补课的方式使学生学懂、学会为止。

 就业方向：各大型企业、公司、制冷售后维修服务部从事空调设计维修技术工作。

颁发证书：大专毕业证及建筑行业技术《专业技术合格证》、中华人民共和国《职业资格证》

高级电工人才培养计划

高级焊工人才培养计划

中央空调人才培养计划

液晶家电人才培养计划

电脑维修工程师培养计划

高级文秘人才培养计划

平面设计师培养计划

室内设计师培养计划

模具设计师培养计划

网站设计师培养计划

办公设备维修工程师人才培养计划

数码设备维修工程师人才培养计划
