高等学校三菱PLC、变频器与触摸屏综合应用实训（2021版）
当今，高等教育正处于课程改革之中，培训学校参与高等职业教育的教学改革是历史必然选择。高等教育必须坚持“以立德树人为根本，以服务发展为宗旨、以促进就业为导向”的办学理念，通过职业培训让学生体现“做中学”的教育思想。本项目培训就是培训学校为了全面提高高等教育质量让高等教育自身适应高等教育课程改革的需求而设计的。
PLC变频器触摸屏综合应用是当前高等教育核心项目课程，每一个机电理工生应当掌握这套技术，判断机电理工生是否掌握PLC技术唯一有效手段就是能否对自己家中所有的电动产品进行编程升级，并进行正确的硬件维修，否则只能是不合格理工生。
本项目技能训练分为8个模块：初识PLC基本指令、步进指令应用、功能指令应用、中断与高速计数器编程、模拟量与扩展模块编程技能、变频器模块、触摸屏人机界面、中央空调冷冻水控制、全自动洗衣机变频器综合实训、全自动冰箱变频器开发。
通过上面8个模块实训操作，整合PLC、变频器、触摸屏相关知识和技能，做到技能理论一体化。内容基本涵盖了高等院校理工科学生应该掌握的PLC编程全部知识和工作技能。为下一步工作提供技能保障。一门课应当实现一门课功能。
本项目培训具有以下特色：
1．可操作性：首先是内容可操作性，它解决了培训学校如何为高等教育作贡献问题。传统PLC编程教材都是章节结构，高等学校PLC编程教师没法进行理论与实验一体化的教学项目和任务，无法将专业知识和技能落实到具体的项目和任务中，学生考完试实用性不强，更不用说与工业控制统一起来。本训练项目引领模块驱动教学进程，让学生在任务的实施中获取知识，掌握技能。操作项目内容要求新，在本项目设计过程中，设计人员体现深厚高等院校PLC编程教学基础与实战经验。联系当前的工业发展实际，及时吸收新理论、新知识、新技术、新工艺。
2．趣味性：本项目以0基础计算机知识为背景，体现工业控制PLC变频器触摸屏统一的原则。教学项目大都来自工业控制实际项目，兼顾学生司空见惯感兴趣的控制器，如节日彩灯、报警器、全自动洗衣机编程与改装等。项目实现情境完全与厂家产品一致，有些是全国自动化大赛项目，科学性和职业性、实践性、趣味性相统一。
《三菱PLC、变频器与触摸屏综合应用实训》融入任务驱动、现实一体化的项目课程理念，以实训项目为载体，使任务项目具体化。《PLC、变频器与触摸屏综合应用实训》共分为8个模块45个任务，介绍三菱FX系列PLC、变频器和触摸屏应用技术，主要内容有：基本指令、步进指令和功能指令的应用，中断与高速计数器的应用，模拟量扩展模块的应用，变频器与触摸屏的使用，以及PLC、变频器与触摸屏综合应用。
参与本项目研究的是高等职业院校机电一体化、工业自动化专业的师生，还有各类工程技术人员。
模块一 继电器到PLC控制入门基本指令的编程训练
任务1 继电器控制电路与PLC控制电路比较
任务2 从电动机点动控制到PLC外部端子与设置通信参数
任务3 电动机自锁控制到语句表编程训练
任务4 电动机点动与自锁混合控制编程训练
任务5 多台电动机顺序控制编程训练
任务6 启保停控制电动机正反转三种编程方案
任务7 从电动机Y-△降压启动控制研究定时器编程训练
任务8 计数器应用程序如何实现长时间定时编程
模块二 状态转移图与步进指令的编程训练
任务1 用单流程模式编写电动机Y-△启动控制编程
任务2 用选择流程模式编写运料小车控制编程
任务3 用并行流程模式编写交通信号灯控制编程
任务4 用混合流程模式编写电动机3速控制编程
模块三 PLC高级功能指令的编程训练理解
任务1 应用数据传送指令控制电动机Y-△启动控制编程训练
任务2 应用跳转指令控制全自动洗衣机手动／自动选择编程

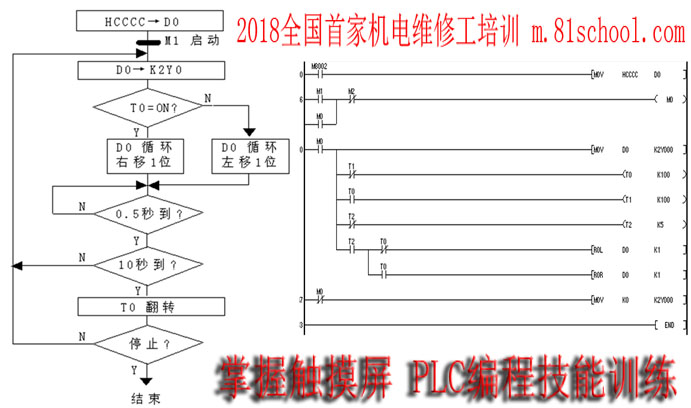

任务3 应用乘除运算指令控制流水灯光编程训练
任务4 应用加1／减1运算指令进行功率调节控制编程训练
任务5 应用字逻辑运算指令实现数据位控制编程
任务6 应用子程序调用指令编写程序训练
任务7 应用循环指令编写求和程序并显示
任务8 应用触点比较指令实现工件计数控制程序
任务9 应用区间比较指令实现马路照明灯时钟控制编程
任务10 应用七段编码指令实现抢答器控制程序编程
任务11 应用BCD码指令实现停车场数码显示控制程序
任务12 使用外部设备调整程序参数编程
模块四 中断与高速计数器的应用
任务1 应用外部输入中断如何编写报警程序
任务2 应用内部定时中断如何构成秒脉冲输出程序
任务3 高速计数器的一般应用程序研究
任务4 应用高速计数器高速处理指令的程序
任务5 应用高速计数器中断构成特定数值检测程序
模块五 PLC高级编程模拟量扩展模块的应用编程训练
任务1 将输入模拟电压转换为数字值编程实现中央空调编程基础之一
任务2 将数字值转换为模拟电压输出中央空调编程基础之二
任务3 编写管道气压控制程序中央空调编程基础之三
任务4 编写用双路模拟传感器控制模拟量输出的程序 任务5 调整模拟量模块输入／输出特性中央空调编程基础之四
模块六 变频器的操作技能
任务1 变频器的硬件接线技术
任务2 变频器输出频率与面板操作按键的设置
任务3 变频器面板操作模式
任务4 变频器外部操作模式
任务5 变频器面板与外部组合操作模式
任务6 用继电器控制的变频器3速调速电路
任务7 PLC控制的变频器多段调速电路
模块七 触摸屏的基本操作技能训练
任务1 从触摸屏控制PLC及电动机运行认识触摸屏
任务2 用触摸屏实现电动机正反转控制及操作环境参数设备
任务3 两台电动机顺序启动控制和多画面监视操作
模块八 PLC、变频器与触摸屏综合应用
任务1 综合应用实例步进电机模拟实验
任务2四条生产线运行控制系统
附录A FX3U系列PLC性能规格表
附录B FX3U系列PLC基本指令与步进指令表
附录C FX3U系列PLC功能指令表
附录D 三菱通用变频器FR-E500参数表
详细实验器材清单
